一、工作原理
在線粒度測試儀由電子智能測量系統、PLC控制系統、觸摸屏人機會話系統、遠程通訊系統、UPS備用電源、清洗水伺服系統和氣動控制系統等構成。
1、電子智能測量系統是由本公司自主研發的高精度專用電子千分尺,用來檢測物料的幾何物理尺寸(粒徑)。
2、PLC控制系統,由輸入輸出開關量系統構成。用來執行接收設備狀態、控制電磁閥、繼電器、狀態指示燈和報警等功能。
3、觸摸屏人機會話系統,通過觸摸屏來設置PLC所需工作參數、操作指令、將測試系統所測試數據顯示并存儲在觸摸屏中。
4、遠程通訊系統,由三路串口電路(RS232、RS485和無線通訊模塊)構成,實現局部組網通訊、遠程監控系統等功能。
5、UPS備用電源系統,用來防止外部電源突發故障停電時,
自動理性停機。
6、清洗水伺服系統,是濕式檢測系統關鍵組成部分。水質好壞直接影響測試精度。清洗水主要用來清洗測試錘頭和平面、疏通引礦管路。
7、氣動控制系統是設備的執行動力。所有氣動閥門都由氣體來驅動。該氣源由設備自帶60L,1500W的氣體壓縮機產生。

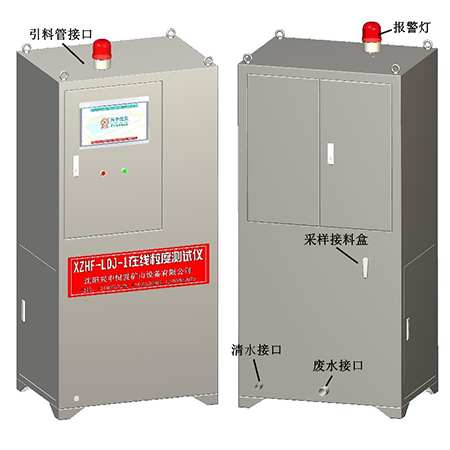

二、產品機構

三、技術參數
1、設備使用環境要求:
1.1、環境溫度:5-38 ℃ 。
1.2、環境濕度:0-95% 相對濕度。
1.3、環境周圍不能有劇烈震動。
2、設備測試工作條件:
2.1、設備總功率:< 3.0 kW。
2.2、電源電壓:220V±8%。
2.3、清洗水要求:最大顆粒物<3 μm。
2.4、給水壓力要求:>50 kPa。
2.5、耗水量:<250 L/h 。
2.6、被測物濃度(質量濃度)范圍:25-55 %。
2.7、給料落差要求: 0.5-4.5 m。
3、設備規格:
3.1、外形尺寸:2000×900×650 mm(包含報警指示燈)。
3.2、總重量:<300 kg。
4、設備測試精度:
4.1、測量(粒徑)量程范圍:0-1500 μm。
4.2、測量粒徑分辨率:0.1 μm。
4.3、測量粒徑精度絕對誤差:<0.5 μm。
4.4、測量礦物粒度(%比含量)含量誤差:<1.5 % 。
4.5、測試周期時間:<80 S
四、產品特點
(設備的發展沿革及創新點)
隨著科技的進步,物聯物通大數據時代的到來,對各行各業實現經濟效益最大化提出更高的要求。目前我國礦物加工提取工藝在近幾年雖然有所進步,但受檢測技術手段所限,仍停留在人工及半自動的技術水平上。
許多礦物加工提取品位的高低與其加工粒徑大小有關聯。如鐵、鈦、鉛、鋅…等金屬從原礦石中選別,粒徑越細品位越高。為了實現經濟效益最大化,將礦物加工粒度(粒徑)控制在合理范圍內,實現經濟效益最大化。
目前我國礦物加工在選別生產工藝過程中,對粒度、品位的控制基本方法是:以兩個小時為一個檢測周期,通過人工采樣、制樣、化驗、篩分來反饋生產技術指標。根據化驗篩分結果由人工調整生產工藝,導致調節滯后,特別是采用浮選工藝對被選礦物的粒度要求特別嚴格。
為了改善人工調節的滯后性,通過在線粒度測試儀實時檢測反饋磨礦粒度,與分級效率較高的旋流器和磨機形成閉環自動控制。大大提高生產效率、穩定生產技術指標、降低生產成本。
目前國內對在線粒度測試儀的認知僅局限于進口產品,但進口設備價格昂貴成本高,其次經常因堵、檢測精度低、誤差大而很少被采用。
為了滿足選別行業工藝自動化,本公司歷時四年、耗巨資、自主研發具有獨立知識產權、適合國情、精度高、使用壽命長、性價比高的實時在線粒度測試儀,為我國填補一項技術空白。
技術特點
1、 測試自動化。
2、 任意考核粒度級,如:100目、150目、200目、325目400目。根據用戶考核生產指標要求,用任意粒級篩子考核粒級皆可。
3、 顯示粒徑曲線根據需要,隨意提高分辨度。
4、 自帶采樣、接樣機構,保證采樣精準度。
5、 設備自我診斷及保護功能,當出現故障時,界面自動彈出故障查詢按鍵,并且報警燈閃亮,提示崗位工人設備狀態。
6、 設備具有自動理性停機功能。
7、 啟動時,自動引入物料功能。
8、 停機時,自動返回物料功能。
9、 運行時,自動疏通給料管功能。
10、 易損件容易更換。
11、 設備人性化、容易操作使用。
五、應用范圍
1、 通過在線粒度測試儀對生產工藝過程實時檢測,指導球磨崗位工人優化操作,從而達到優化指標、提高產能、降低能耗。
2、 在線粒度測試儀與球磨機、分級設備實現閉環自動控制,實現工廠自動化、智慧化。
