DEM電磁精選機 PRODUCT
DEM電磁精選機
您當前的位置:網站首頁 >> DEM電磁精選機
DEM電磁精選機
型號︰ DEM
品牌︰ 興中
原產地︰ 中國
單價︰ 780000.00 / 臺
最少訂量︰ 1臺

工作原理

 DEM電磁精選機由以下部分組成:
1、 給料系統:由給礦管和分料器等構成;
2、 給水系統:上部給水和中部給水(電動球閥控制)等構成;
3、 磁系系統:由四組不同結構和作用的磁系構成;
4、 精礦排出系統:由壓力傳感器和電動膠管閥門構成;
5、 主機選別筒:由304不銹鋼和非金屬材料加工而成;
6、 控制柜:控制精選機運行。
工作原理:
給礦礦漿經給礦管進入分料器,經分料器后進入主機選別筒。在勵磁磁場的作用下進行初選。初選后的鐵粉產生磁團聚,在重力作用下順著選別桶內壁下落,單晶體脈石在上浮水力的作用下上浮直到溢流出選別筒。當鐵粉下落到脫磁磁場區時,將初選后的鐵精粉磁鏈打開,在磁場力、旋流水力和重力的作用下,實現高品位精礦下沉至沉降區,低品位的中礦上浮,最終溢流而出。這部分上浮物中會包含少量的細顆粒級的高品位鐵粉,當這部分鐵粉上升到勵磁磁場區域時會持續產生更強的磁團聚,最終克服水力浮力下沉到沉降區。
在沉降區,通過濃度傳感器(壓力)反饋信息,再根據設定濃度比較,自動調節電動膠管調節閥門開度,將精礦排出。
上述過程在微電腦(PLC)控制下周而復始自動運行。

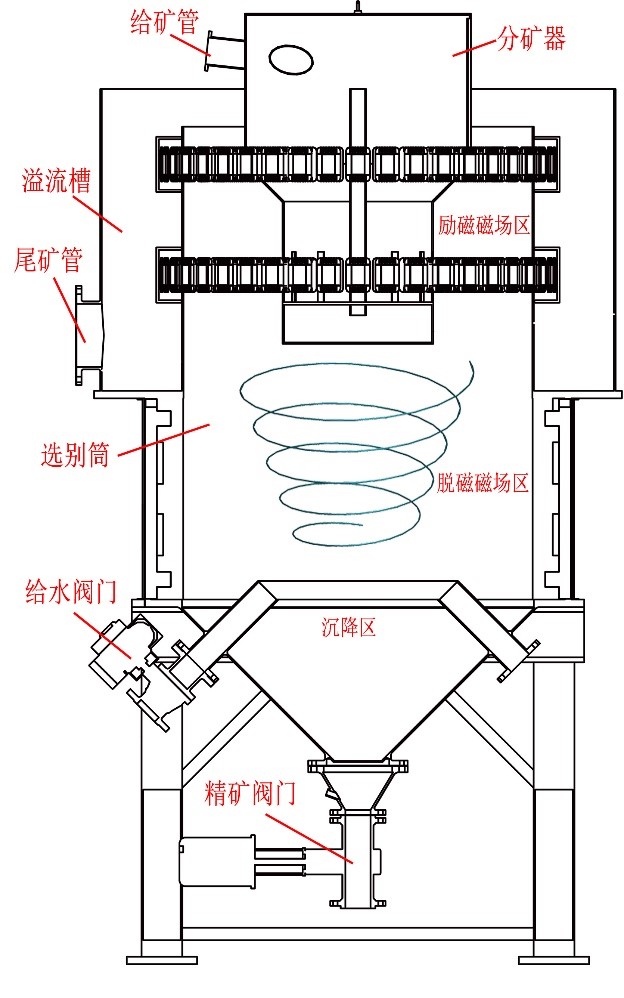

原理圖

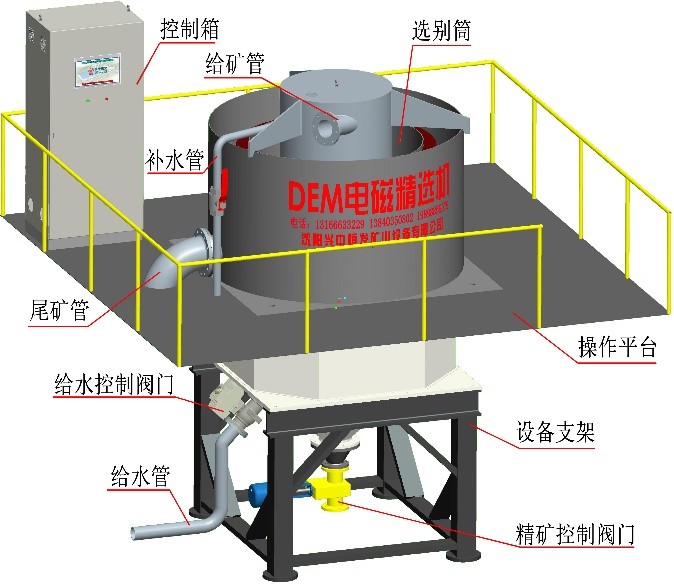

產品結構

DEM電磁精選機性能及特點

  (設備的發展沿革及創新點)
DEM系列電磁精選機是我公司獨立研發的電磁選設備。在2013年自主研發的第一代電磁精選機的基礎上,根據其在市場運行過程中暴露出的不足和我國鐵礦石性質變化,對市場調研后,歷經4年時間重新研發出升級版電磁選設備。其特點如下:
1、調節手段多,對各種粒級、各種磁性鐵礦的選別,都能找到最佳控制參數,來滿足最大提品幅度。
2、根據生產指標要求,拋中礦的品位等級可設。
3、提高設備智能化,故障自我診斷、自我保護功能強。
4、設備相對同類產品高度落差小,便于老廠區改造,節省空間。
5、設備具有無線遠程通信功能,可以實現遠程控制。
6、相對于同類產品節能節水。

應用及效果范圍

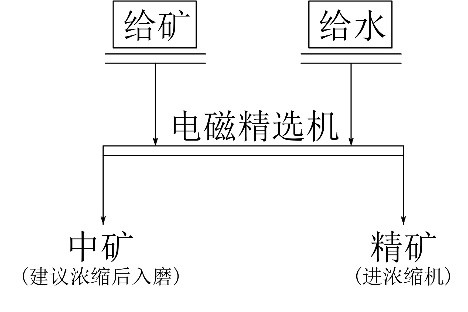

電磁精選機主要應用在磁性鐵選廠最后一道磁選工藝中,通過拋出低品位中礦和脈石提高精礦粉品位。工藝流程圖如下:

技術參數

規格

DN1000

DN1200

DN1400

DN1600

DN2000

主機

長度mm

1800

1900

2100

2500

3000

寬度mm

1800

1900

2100

2500

3000

高度mm

3800

3800

3800

4000

4600

最大處理量/日(噸)

300

500

800

1100

1500

功耗kw

8

10

12

15

18
